SISTEMA AVANZATO DI MONITORAGGIO PER CAVE E MINIERE
Prevenire i crolli prima che accadano
Monitoraggio LiDAR autonomo a supporto delle decisioni operative, dell’analisi geotecnica e della sicurezza di chi lavora in cava.
Punti chiave
Dati 3D per operazioni a cielo aperto più sicure e più consapevoli.
Rileva la deformazione
Misura in continuo lo spostamento superficiale e i movimenti progressivi del versante su tutta l’area monitorata.
Invia notifiche di allerta
Attiva automaticamente allerte email o SMS quando vengono superate le soglie di deformazione definite dall’utente.

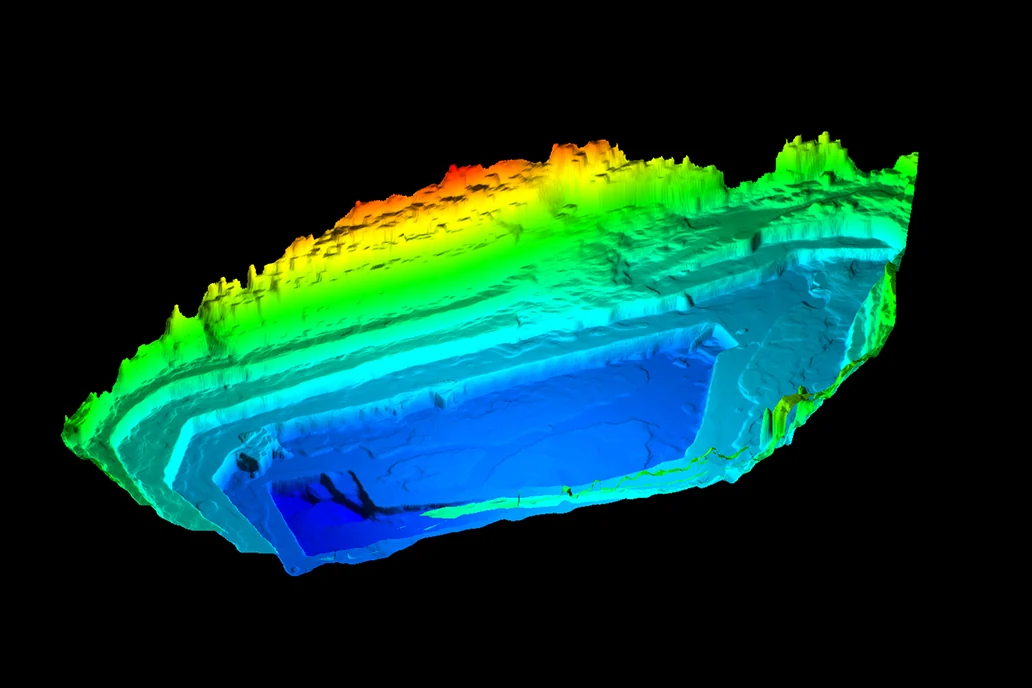

Crea modelli 3D
A differenza del radar o del monitoraggio con prismi, il LiDAR restituisce l’intera cava come una superficie 3D misurabile, non come punti isolati.
Estrae informazioni 3D
Genera volumi, DTM, heatmap, linee di ciglio e piede e altri derivati 3D a supporto della successiva analisi geotecnica.
Schema di funzionamento
IN CAVA

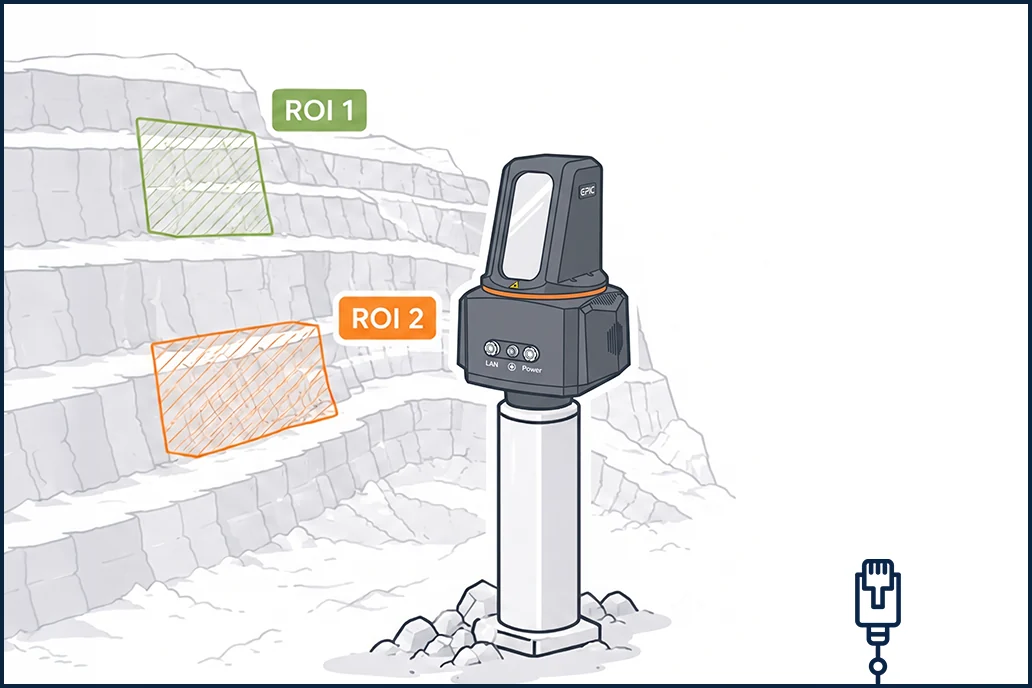

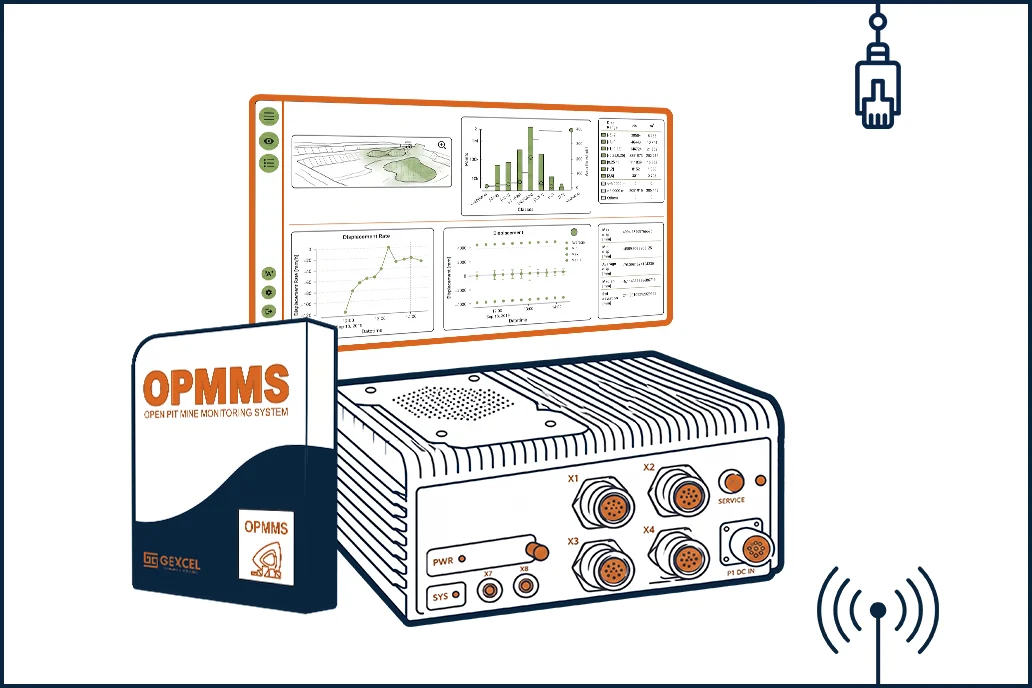

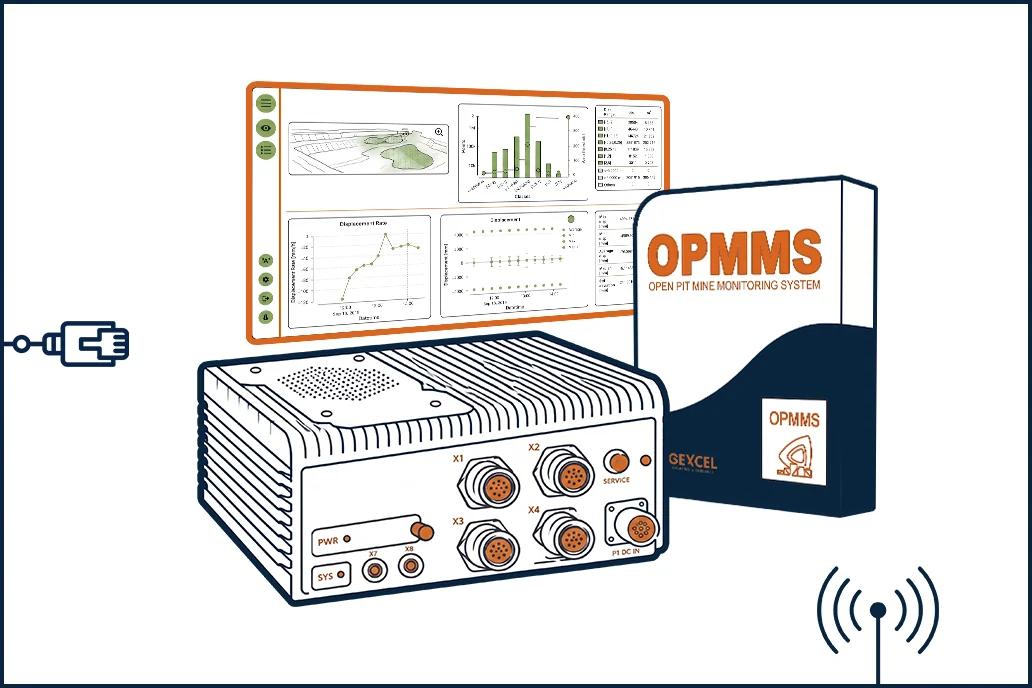

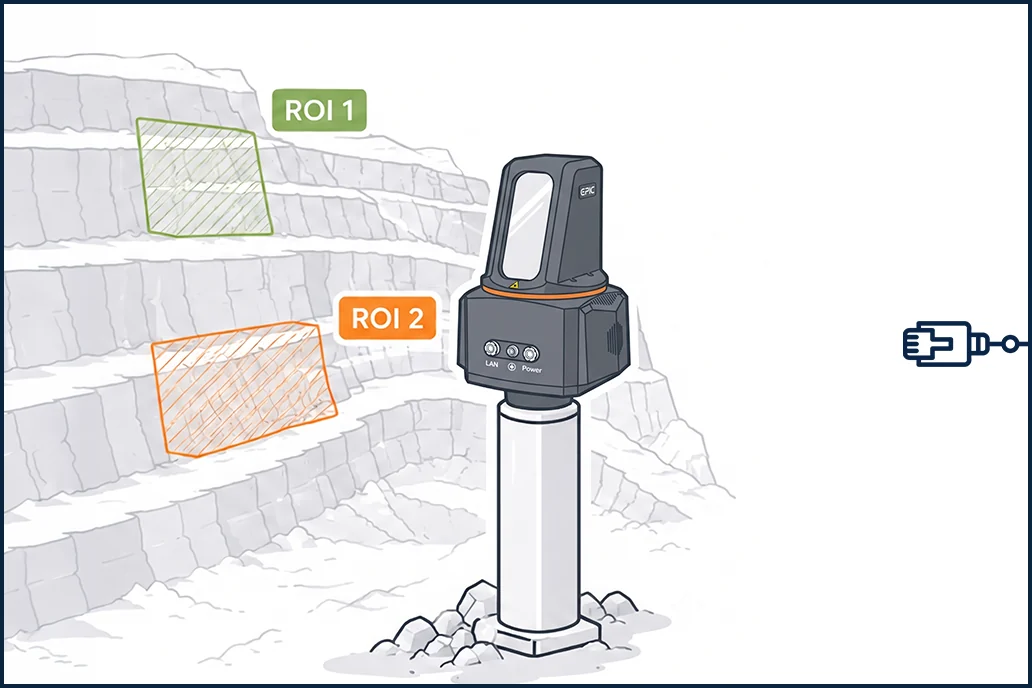

Laser scanner terrestre a lunga portata collegato a una control unit rugged con software integrato: monitoraggio continuo, elaborazione automatica dei dati, allerte automatiche, archiviazione 3D.
fuori cava

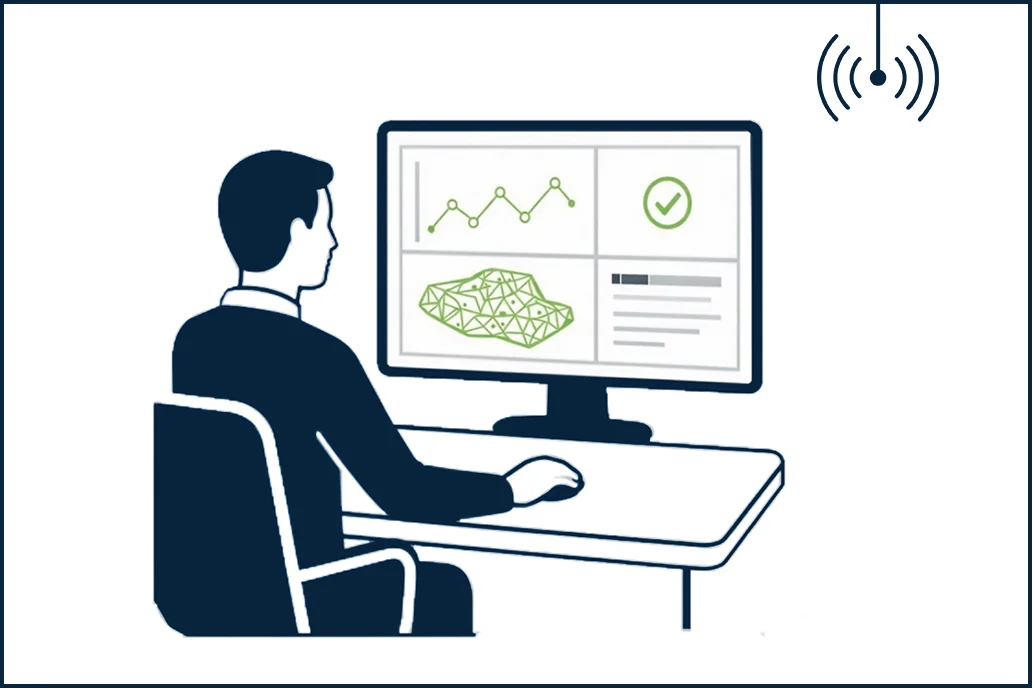

Non obbligatorio. Consultazione dei risultati di monitoraggio, calcolo dei volumi e analisi avanzate con il software opzionale Reconstructor.
IN CAVA
Laser scanner terrestre a lunga portata collegato a una control unit rugged con software integrato: monitoraggio continuo, elaborazione automatica dei dati, allerte automatiche, archiviazione 3D.
fuori dalla cava
Non obbligatorio. Consultazione dei risultati di monitoraggio, calcolo dei volumi e analisi avanzate con il software opzionale Reconstructor.
specifiche tecniche
Laser scanner Elite Scan T1000
– Portata massima: 1,4 km su superfici ad alta riflettività
– Portata minima: 1,5 m
– Accuratezza di misura: ≤ 5 mm a 100 m
– Frequenza di ripetizione degli impulsi: 100~2000 kHz
– Divergenza del fascio: 0,35 mrad
– Campo di vista: 360° × 100°, da −40° a +60°
– Risoluzione angolare: ≤ 0,001°
– Temperatura di esercizio: da −20 °C a +50 °C
– Alimentazione: 18~33 V DC, circa 50 W
– Peso e dimensioni: ≤ 7 kg, 210 × 163 × 270 mm
– Classe laser: 1
– Fotocamera panoramica: circa 100 megapixel, 360° × 110°
Dati del sensore dal sito del produttore EPiC LiDAR, consultato il 9 settembre 2026.
Control Unit rugged
– Processore: Intel Core i7-10700TE 4,5 GHz
– Memoria: 32 GB
– Sistema operativo: Microsoft Windows 10 Enterprise LTSC 2019
– Archiviazione: 500 GB M.2 Samsung 970 EVO Plus + 1 TB SSD SATA 2,5″
– Garanzia: 1 anno
Software OPMMS
– Tipo di licenza: singola, installata a bordo della control unit
– Monitoraggio: continuo, 24 ore su 24
– Aree di interesse: più ROI, ciascuna con la propria risoluzione
– Allerte: email e SMS sulle soglie definite
– Accesso remoto: configurabile sulla stessa sottorete
Le sfide
Le decisioni in cava richiedono informazioni affidabili
Movimenti del terreno che nessuno vede
Le piccole deformazioni si sviluppano molto prima che compaiano fessure visibili. Senza un monitoraggio continuo, i segnali iniziali passano inosservati.
Rilievi che espongono al rischio
Pareti di scavo e gradoni instabili diventano inaccessibili proprio quando una misura accurata servirebbe di più.
Fermi di produzione imprevisti
Evacuazioni d’emergenza e fermi macchina non pianificati pesano su produttività e costi operativi.
Decisioni troppo lente
Rilievi manuali e dati sparsi allungano i tempi di analisi e riducono il margine per intervenire prima che la situazione peggiori.
Quadro parziale della situazione
Il monitoraggio tradizionale restituisce istantanee periodiche e molte tecnologie rilevano la deformazione superficiale ma non quantificano le variazioni di volume: difficile capire come evolve davvero il versante.
Funzionalità
Cosa fa OPMMS
Monitoraggio continuo 24/7
Acquisizione autonoma anche in ambienti difficili
Allerte automatiche
Notifiche email e SMS sulle soglie definite
Monitoraggio multi-area
Più ROI, ciascuna con la propria risoluzione
Installazione senza target
Niente prismi, riflettori o punti di controllo
Frequenza di scansione flessibile
Si adatta al livello di rischio e alle esigenze operative
Confronti storici
Qualsiasi scansione precedente può fare da riferimento
Rilevazione automatica delle variazioni
Al centimetro, su aree estese
Funzione di mascheratura
Esclude mezzi, attrezzature e vegetazione in movimento
Accesso remoto
Consulta le variazioni e gestisci il sistema da dove ti trovi
Gestione sicura dei dati
Archiviazione affidabile di scansioni e dati di monitoraggio
Analisi avanzata dei dati
Volumi, DTM, heatmap e altri dati 3D per l’analisi geotecnica

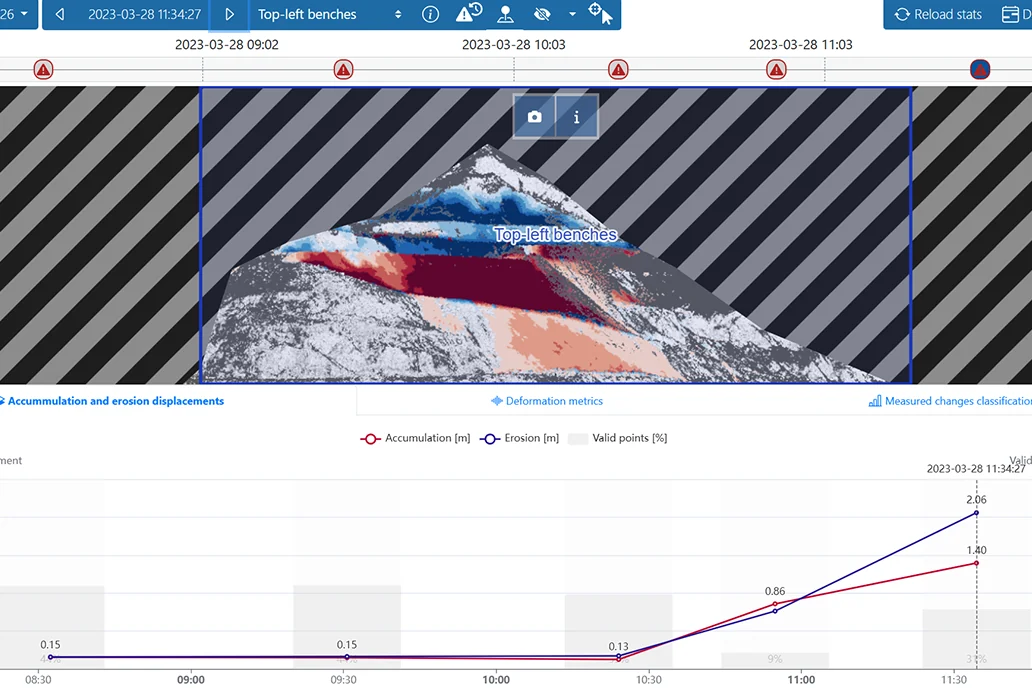

Heat Map + dettagli grafici — interrogazione dei singoli punti: coordinate 3D, entità dello spostamento, distanza dallo scanner
Heat Map + ROI + Grafici — più aree di interesse seguite insieme, con curve di accumulo ed erosione
Analisi 3D avanzata
Supporto all'analisi geotecnica
Analisi di spostamento e deformazione
Individuazione e tracciamento delle zone instabili nel tempo
Calcolo dei volumi
Volume totale e volumi di sterro e riporto

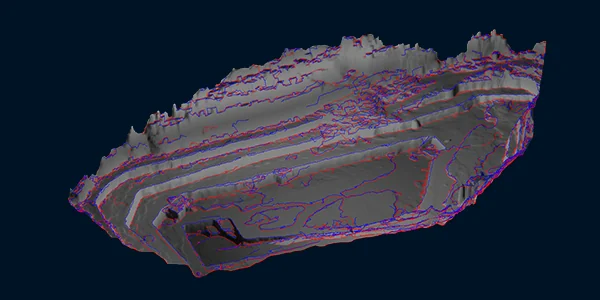

Estrazione delle breakline
Polilinee 3D per ciglio e piede

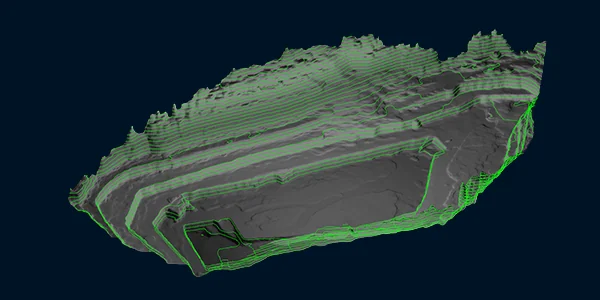

Curve di livello e profili
Generazione automatica di curve di livello e profili del terreno
Workflow
Dall'acquisizione all'allerta, senza passaggi manuali
OPMMS trasforma misure LiDAR continue in informazioni su cui decidere.
01

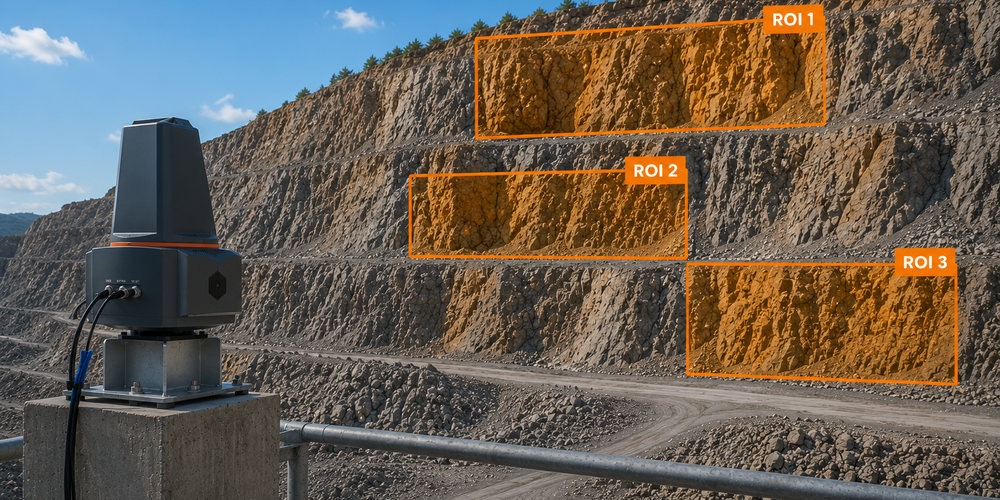

Installazione dello scanner
02
Scansione di riferimento
03
Definizione delle aree di interesse
04
Impostazione delle soglie
05
Pianificazione delle scansioni
06
Confronto automatico
07.1
Spostamenti di accumulo e erosione
07.2
Metriche di deformazione
07.3
Classificazione delle variazioni
08
Allerte automatiche
+
Supporto all’analisi geotecnica
Il passaggio successivo, fuori dalla cava
Applicazioni
Dove si usa
Stabilità dei versanti
— Monitoraggio continuo fino a 1,4 km, con persone e mezzi fuori dalle aree pericolose
— Pareti di scavo e gradoni sotto controllo: la deformazione progressiva emerge in fase iniziale
— Tutto il fronte rilevato senza prismi
— Si affianca a stazioni totali robotizzate quando servono misure puntuali
Caduta massi e colate detritiche
— Pareti rocciose monitorate per intero: instabilità progressive prima del distacco
— Notifiche automatiche al superamento delle soglie
— Confronto 3D prima e dopo per misurare posizione, estensione e volume
— Analisi avanzate per la pianificazione degli interventi di mitigazione
Volate di mina
— Scansione automatica poco prima e subito dopo ogni volata
— Notifiche immediate al superamento delle soglie di sicurezza
— Il box sincronizzato si apre solo durante la scansione, riparando il LiDAR
Supporto geotecnico
— Volumi, DTM, heatmap e derivati 3D a supporto dell’analisi geotecnica
— Estrazione di ciglio e piede, sezioni e curve di livello
— Esportazione nei formati standard del settore minerario e CAD
Casi studio
OPMMS sul campo
CAVA A CIELO APERTO, GEORGIA (USA)
Monitoraggio automatico prima e dopo la volata
Controllo continuo della stabilità delle pareti e analisi dei volumi in prossimità di un centro abitato.
5 pagine · in inglese
MINIERA DI FERTILIZZANTI, SUD AMERICA
Monitoraggio integrato dei versanti
Fusione di due sensori, stazione totale robotizzata e OPMMS, in condizioni ambientali estreme.
5 pagine · in inglese
Offerta
Cosa comprende il sistema
Laser scanner Elite Scan T1000
Osserva l'intera parete da chilometri di distanza, così nessuno deve avvicinarsi alle zone instabili. Garanzia di un anno.
Control unit rugged
Il sistema lavora da solo in cava: elabora, decide e archivia sul posto, senza un computer da presidiare. Garanzia di un anno.
Licenza del software OPMMS
Licenza singola installata a bordo della control unit: monitoraggio continuo, elaborazione automatica, allerte e archiviazione 3D.
Installazione e configurazione da remoto
La mettiamo in funzione noi, da remoto: configurazione, primo accesso all'archiviazione dei dati e messa a punto del setup.
Supporto del primo anno
Avviamento del sistema in controllo remoto, manutenzione e fino a 10 ore di supporto remoto.
Domande frequenti
Quanto è complicato installare OPMMS in cava?
L'installazione è rapida e lineare. Non servono target fisici, punti di controllo a terra né calibrazione in campo. Montato il sensore su una struttura stabile e collegato ad alimentazione e rete, il sistema è pronto.
OPMMS può monitorare più aree contemporaneamente?
Sì. Più aree di interesse possono essere configurate nella stessa scena, ognuna con la propria pianificazione, le proprie soglie e le proprie allerte.
Che accuratezza ha nella rilevazione dei movimenti?
OPMMS rileva spostamenti superficiali dell'ordine del centimetro, in funzione della distanza di scansione.
Lo scanner deve funzionare 24 ore su 24?
No. La frequenza di scansione è configurabile. Ogni area può avere la propria pianificazione: più frequente dove il rischio è alto, più rada nelle zone stabili.
Come gestisce grandi archivi storici di dati?
Con un sistema di gestione ottimizzato che conserva lo storico mantenendo le prestazioni. Le tendenze di deformazione si possono analizzare su mesi o anni.
Polvere, pioggia e nebbia influiscono sull'accuratezza?

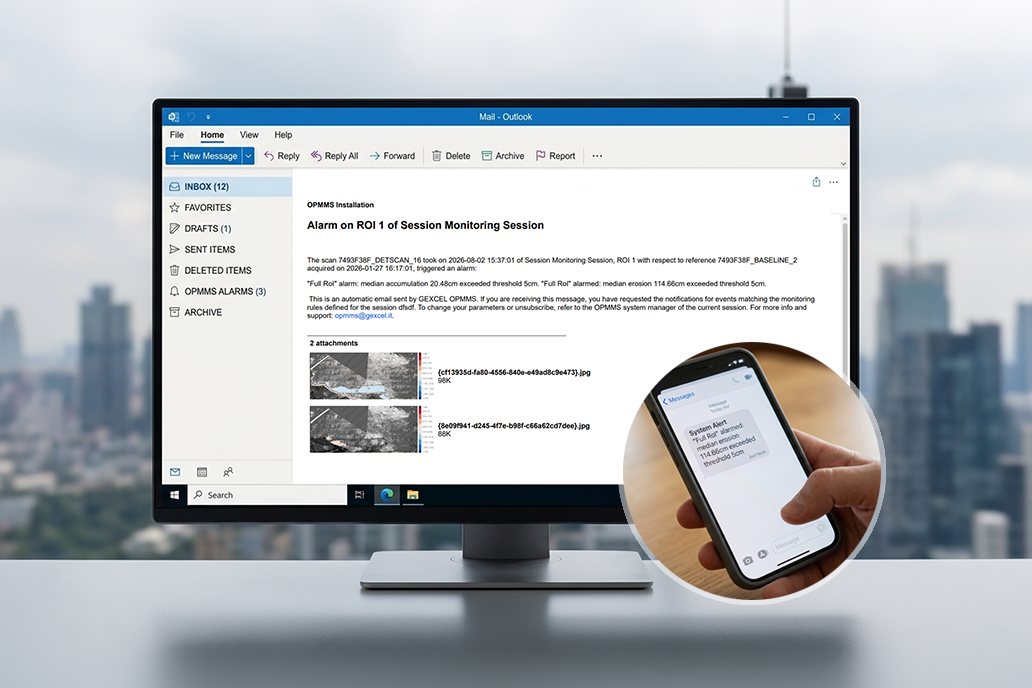

OPMMS si basa sulla scansione laser, quindi polvere, pioggia o nebbia molto fitte possono influire su una sessione e generare falsi positivi. L'email di allerta include però una heatmap, che permette di capire subito se l'allarme è reale.
Come vengono inviate le allerte al superamento di una soglia?
Via email o SMS, con mappe di spostamento e indicazione della posizione.
I dati si possono esportare verso software minerari o CAD?
Sì. Nuvole di punti, DTM, polilinee di ciglio e piede e mappe di deformazione si esportano in DXF, DWG, LAS ed E57.
È possibile avere una demo?
Sì. Parlaci della tua applicazione e organizziamo la dimostrazione più adatta.
