OPMMS · SOFTWARE AGGIUNTIVI

Reconstructor + MINING add-on

Analisi 3D avanzata a supporto dell’analisi geotecnica: volumi, breakline, profili e modelli, a partire dai dati raccolti da OPMMS.

— Registrazione automatica senza target
cloud-to-cloud, cloud-to-mesh, mesh-to-mesh

— Creazione di DEM
modelli digitali di elevazione dalle nuvole di punti

— Creazione di profili e curve di livello
con esportazione in DXF

— Estrazione delle breakline
polilinee 3D di ciglio e piede

— Calcolo automatico dei volumi
sterro e riporto, con report PDF

— Formati aperti
per la massima flessibilità di scambio

Analisi 3D

Cosa si ottiene dai dati di monitoraggio

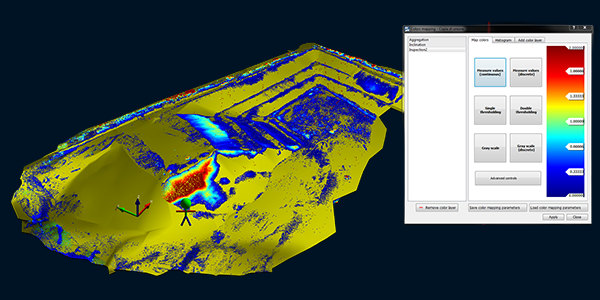

Individuazione e tracciamento delle zone instabili nel tempo.

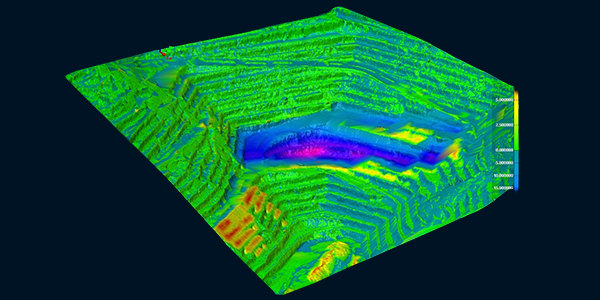

Estrazione del volume totale e dei volumi di sterro e riporto.

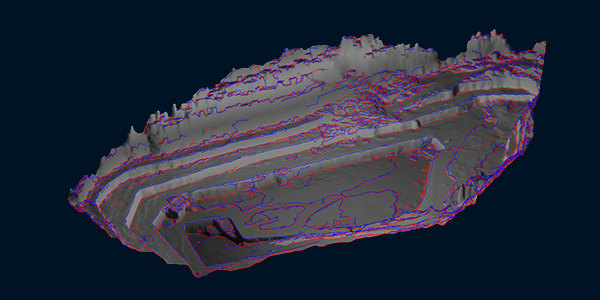

Estrazione di polilinee 3D per la definizione di ciglio e piede.

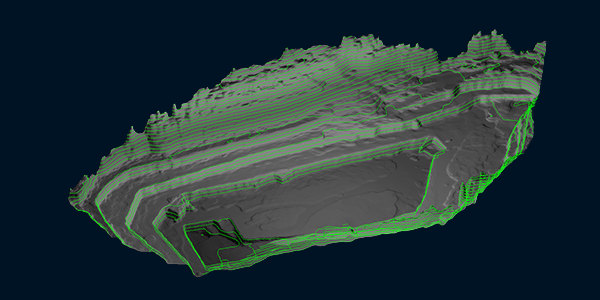

Generazione automatica di curve di livello e profili del terreno.

Cosa si ottiene dai dati di monitoraggio

Individuazione e tracciamento delle zone instabili nel tempo.

Estrazione del volume totale e dei volumi di sterro e riporto.

Estrazione di polilinee 3D per la definizione di ciglio e piede.

Generazione automatica di curve di livello e profili del terreno.

Navigazione 3D nuvole di punti e immagini
Registrazione automatica delle scansioni con e senza target
Importazione nuvole di punti da sistemi TLS, UAV e mobile, mesh 3D, IFC BIM
Formati di importazione nuvole LAZ, E57, FLS, ZFS, RXP, X3S, X3M, CLR, CL3, DP, IXF, NCTRI, TXT, LAS, PTX, PTS, PTG, ASC, PLY, CSV, DEM ASCII, XYZ
Strumenti per le nuvole di punti filtraggio, gestione, classificazione
Formati di esportazione nuvole LAS, E57 con immagini, esportazione diretta in ReCap
Formati CAD e mesh in ingresso 3DS, IFC, OBJ, DXF, STL, TXT, WRL, VRML, PLY, MVX, DAE
Strumenti mesh creazione ed editing
Strumenti aree e volumi calcolo, volumi di sterro e riporto inclusi
Sezioni e profili creazione, esportazione in DXF
Breakline creazione di ciglio e piede, esportazione in DXF
Strumenti di ispezione mappe di planarità e verticalità, monitoraggio dell’avanzamento, confronto as-built / as-designed
X-ray e ortofoto creazione, esportazione diretta in AutoCAD
Condivisione cloud Topcon Collage Web, Benaco, Cintoo Cloud, Atis.cloud, Geo-Plus
